作者：網站管理員 發布時間：2024-04-19 瀏覽次數：
TB67S109AFTG, TB67S109AFNG-時鐘控制雙極步進電機驅動器
TB67S109AFTG是一款使用PWM斬波器的兩相雙極步進電機驅動器。內置時鐘解碼器。采用 BiCD 工藝制造，額定值為 50 V/4.0 A。
TB67S109AFTG特點 ? BiCD 工藝集成單片 IC。? 能夠控制1個雙極步進電機。? PWM控制恒流驅動。? 允許全步、半步、四分之一步、1/8、1/16、1/32 步操作。? 低導通電阻（高+低側=0.49Ω（典型值））MOSFET輸出級。? 高效電機電流控制機制（高級動態混合衰減） ? 高電壓和高電流（規格請參考絕對最大額定值和工作范圍） ? 錯誤檢測（TSD/ISD）信號輸出功能 ? 內置錯誤檢測電路（熱關斷 （TSD）、過流關斷 （ISD） 和上電復位 （POR）） ? 內置 VCC 穩壓器，用于內部電路。? 電機的斬波頻率可以通過外部電阻和電容器來定制。
? 多封裝陣容

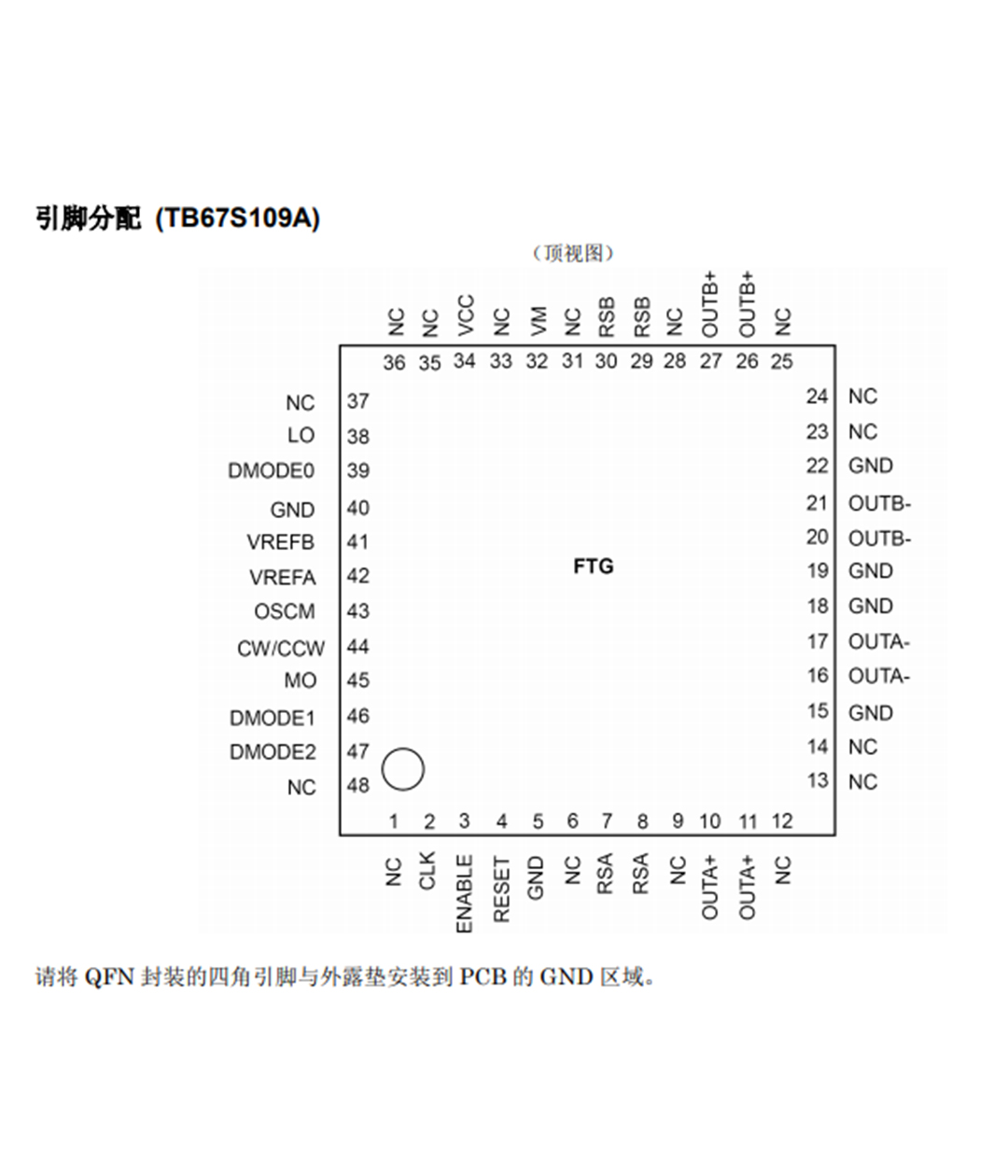

TB67S109AFTG：P-WQFN48-0707-0.50-003
TB67S109AFNG：HTSSOP48-P-300-0.50
注） 使用過程中請注意熱條件。
