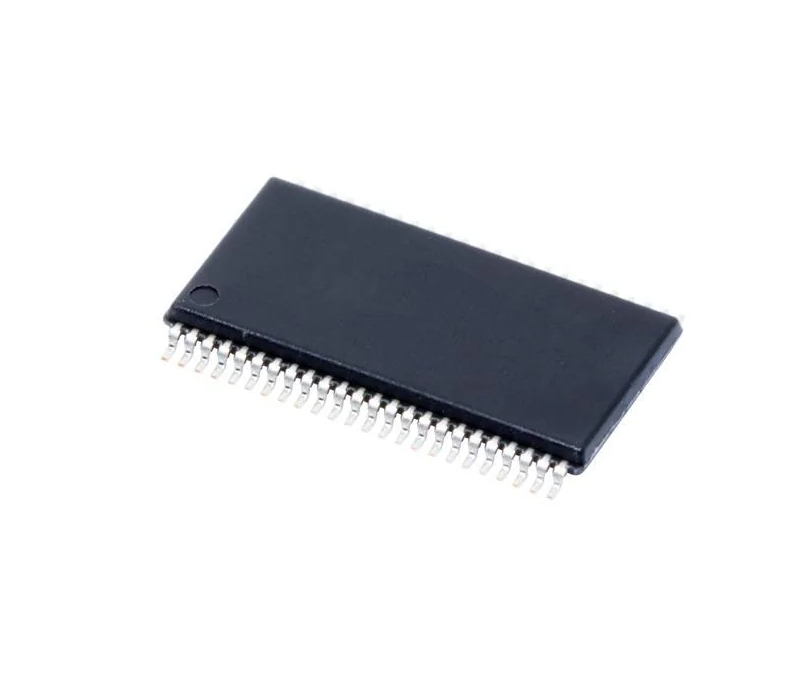

DS90CF363BMT/NOPB特征? 時鐘/數據和/PD引腳之間無需特殊的啟動順序。輸入信號 2（時鐘和數據）可以在器件上電之前或之后施加。? 支持高達 100KHz 的擴頻時鐘頻率調制和 ±2.5% 中心擴頻或 ?5% 下擴頻的偏差。? 當輸入時鐘缺失且/PD引腳為邏輯高電平時，“輸入時鐘檢測”功能將把所有LVDS對拉至邏輯低電平。? 支持18至68MHz移位時鐘 ? TxINPUT上一流的設置和保持時間 ? Tx功耗< 130 mW （典型值） @65MHz灰度 ? 功耗比BiCMOS同類產品低40%? Tx省電模式 < 37μW （典型值） ? 支持 VGA、SVGA、XGA 和雙像素 SXGA。? 窄總線減小了電纜尺寸和成本 ? 高達 1.3 Gbps 的吞吐量 ? 高達 170 兆字節/秒的帶寬? 345mV（典型值）擺幅LVDS器件，實現低EMI ? PLL無需外部元件 ? 兼容 TIA/EIA-644 LVDS 標準 ? 扁平 48 引腳 TSSOP 封裝 ? 改進了以下替代方法：– SN75LVDS84、DS90CF363A

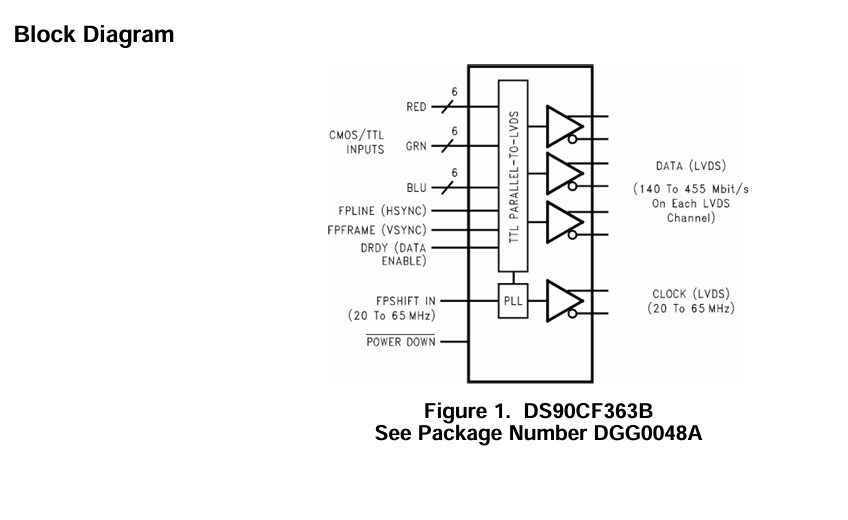

             DS90CF363BMT/NOPB變送器將 21 位 CMOS/TTL 數據轉換為三個 LVDS（低壓差分信號）數據流。鎖相發送時鐘通過第四個LVDS鏈路與數據流并行傳輸。發送時鐘的每個周期對 21 位輸入數據進行采樣和傳輸。在65 MHz的傳輸時鐘頻率下，每個LVDS數據通道以455 Mbps的速率傳輸18位RGB數據和3位LCD定時和控制數據（FPLINE、FPFRAME、DRDY）。使用 65 MHz 時鐘時，數據吞吐量為 170 MB/秒。DS90CF363BMT/NOPB固定為落沿選通發射器，可與落沿選通接收器（DS90CF366）互操作，無需任何轉換邏輯。該芯片組是解決與寬高速 TTL 接口相關的 EMI 和電纜尺寸問題的理想手段。
