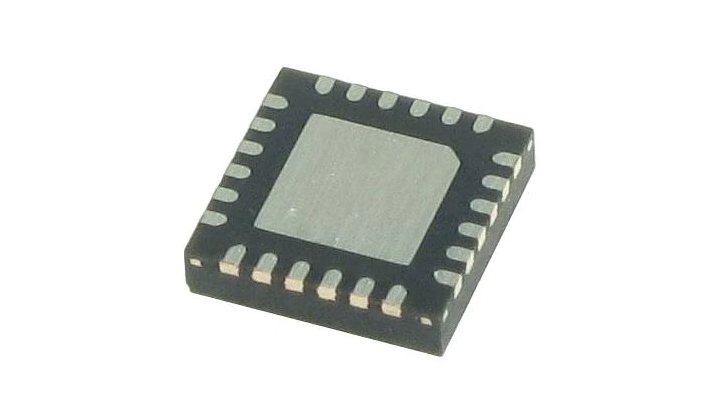

MP6600GR-Z是一款步進電機驅動器，內置轉換器和電流調節功能。電流檢測是內部的，不需要外部檢測電阻。MP6600 具有高集成度和小封裝尺寸，是雙極步進電機驅動器中節省空間且經濟高效的解決方案。MP6600 采用高達 35V 的電源電壓工作，可提供高達 1.5A 的電機電流（取決于 PCB 設計和散熱條件）。MP6600 可以在全半步、四分之一步進或八步模式下運行雙極步進電機。MP6600GR-Z內部安全功能包括過流保護 （OCP）、輸入過壓保護 （OVP）、欠壓鎖定 （UVLO） 和熱關斷。MP6600 采用 QFN-24（4mmx4mm）封裝。

MP6600GR-Z特性：

? 4.5V至35V寬輸入電壓范圍

? 兩個內部全橋驅動器

? 內部電流檢測和調節

? 低導通電阻（HS：195mΩ，LS：170mΩ）

? 無需控制電源 ? 簡單的邏輯接口

? 3.3V 和 5V 兼容邏輯電源 ? 從全步到八步的步進模式

? 1.5A 輸出電流 ? 自動電流衰減 ? 過流保護 （OVP）

? 輸入過壓保護 （OVP） ? 熱關斷和欠壓鎖定 （UVLO）保護

? 故障指示輸出 ? 采用 QFN-24 （4mmx4mm） 封裝

MP6X00典型應用框圖
